B+树是B树的变种，有着比B树更高的查询效率。

B+树的特性

B+树跟B树不同B+树的非叶子节点不保存关键字记录的指针，只进行数据索引，这样使得B+树每个非叶子节点所能保存的关键字大大增加；
B+树叶子节点保存了父节点的所有关键字记录的指针，所有数据地址必须要到叶子节点才能获取到。所以每次数据查询的次数都一样；
B+树叶子节点的关键字从小到大有序排列，左边结尾数据都会保存右边节点开始数据的指针。
非叶子节点的子节点数=关键字数（来源百度百科）（根据各种资料这里有两种算法的实现方式，另一种为非叶节点的关键字数=子节点数-1（来源维基百科)，虽然他们数据排列结构不一样，但其原理还是一样的Mysql 的B+树是用第一种方式实现）;
m阶B+树表示了内部结点最多有m-1个关键字（或者说内部结点最多有m个子树），阶数m同时限制了叶子结点最多存储m-1个记录。

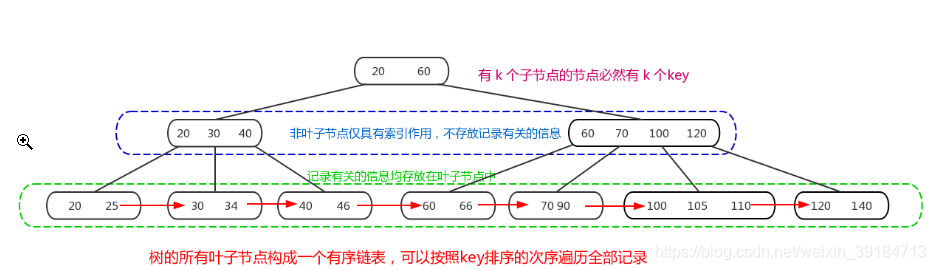

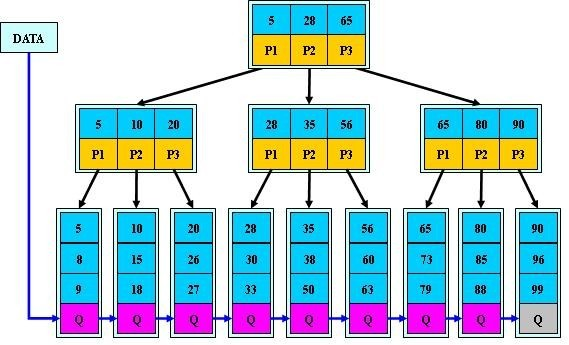

结构图

特点

B+树的层级更少：相较于B树B+每个非叶子节点存储的关键字数更多，树的层级更少所以查询数据更快；
B+树查询速度更稳定：B+所有关键字数据地址都存在叶子节点上，所以每次查找的次数都相同所以查询速度要比B树更稳定;
B+树天然具备排序功能：B+树所有的叶子节点数据构成了一个有序链表，在查询大小区间的数据时候更方便，数据紧密性很高，缓存的命中率也会比B树高。
B+树全节点遍历更快：B+树遍历整棵树只需要遍历所有的叶子节点即可，而不需要像B树一样需要对每一层进行遍历，这有利于数据库做全表扫描。
B树相对于B+树的优点是，如果经常访问的数据离根节点很近，而B树的非叶子节点本身存有关键字其数据的地址，所以这种数据检索的时候会要比B+树快。

插入操作

1）若为空树，创建一个叶子结点，然后将记录插入其中，此时这个叶子结点也是根结点，插入操作结束。
2）针对叶子类型结点：根据key值找到叶子结点，向这个叶子结点插入记录。插入后，若当前结点key的个数小于等于m-1，则插入结束。否则将这个叶子结点分裂成左右两个叶子结点，左叶子结点包含前m/2个记录，右结点包含剩下的记录，将第m/2+1个记录的key进位到父结点中（父结点一定是索引类型结点），进位到父结点的key左孩子指针向左结点,右孩子指针向右结点。将当前结点的指针指向父结点，然后执行第3步。
3）针对索引类型结点：若当前结点key的个数小于等于m-1，则插入结束。否则，将这个索引类型结点分裂成两个索引结点，左索引结点包含前(m-1)/2个key，右结点包含m-(m-1)/2个key，将第m/2个key进位到父结点中，进位到父结点的key左孩子指向左结点, 进位到父结点的key右孩子指向右结点。将当前结点的指针指向父结点，然后重复第3步。

下面是一颗5阶B树的插入过程，5阶B数的结点最少2个key，最多4个key。

a）空树中插入5

b）依次插入8，10，15

c）插入16

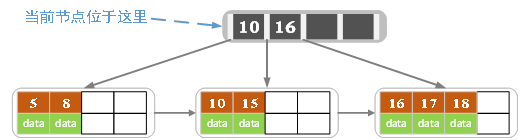

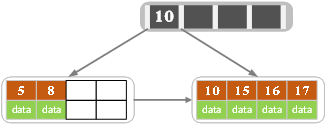

插入16后超过了关键字的个数限制，所以要进行分裂。在叶子结点分裂时，分裂出来的左结点2个记录，右边3个记录，中间key成为索引结点中的key，分裂后当前结点指向了父结点（根结点）。结果如下图所示。

当然我们还有另一种分裂方式，给左结点3个记录，右结点2个记录，此时索引结点中的key就变为15。

d）插入17

e）插入18，插入后如下图所示

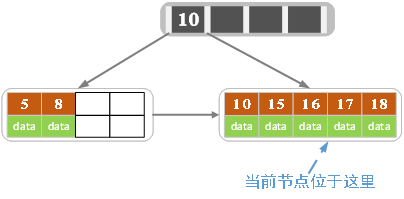

当前结点的关键字个数大于5，进行分裂。分裂成两个结点，左结点2个记录，右结点3个记录，关键字16进位到父结点（索引类型）中，将当前结点的指针指向父结点。

当前结点的关键字个数满足条件，插入结束。

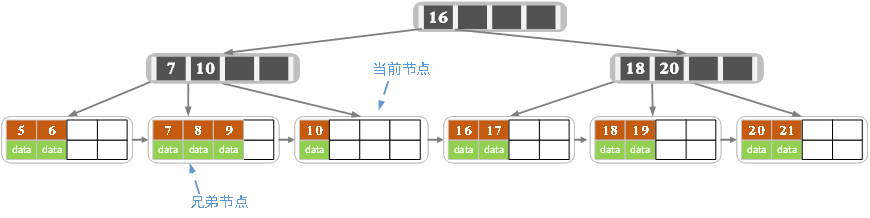

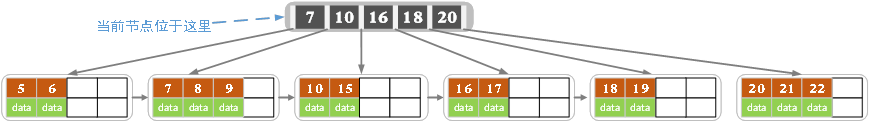

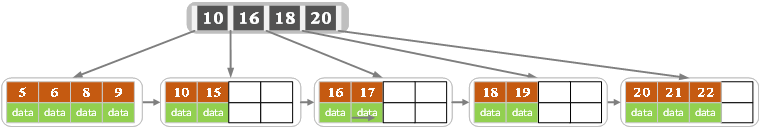

f）插入若干数据后

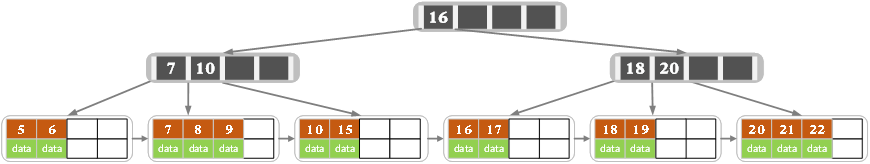

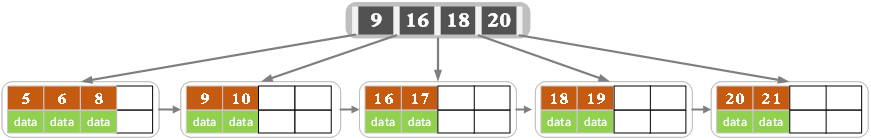

g）在上图中插入7，结果如下图所示

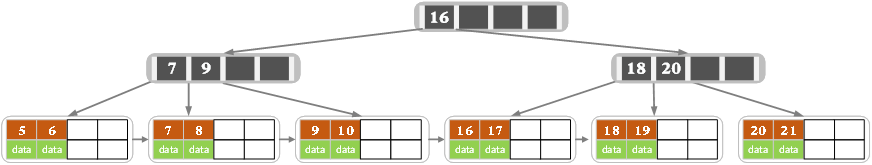

当前结点的关键字个数超过4，需要分裂。左结点2个记录，右结点3个记录。分裂后关键字7进入到父结点中，将当前结点的指针指向父结点，结果如下图所示。

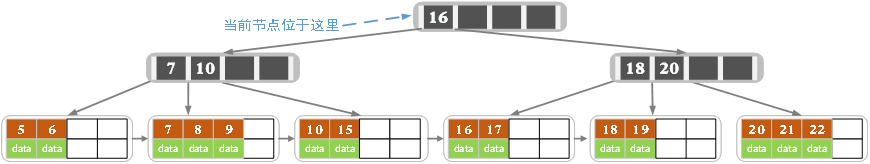

当前结点的关键字个数超过4，需要继续分裂。左结点2个关键字，右结点2个关键字，关键字16进入到父结点中，将当前结点指向父结点，结果如下图所示。

删除操作

如果叶子结点中没有相应的key，则删除失败。否则执行下面的步骤
1）删除叶子结点中对应的key。删除后若结点的key的个数大于等于Math.ceil(m-1)/2 – 1，删除操作结束,否则执行第2步。
2）若兄弟结点key有富余（大于Math.ceil(m-1)/2 – 1），向兄弟结点借一个记录，同时用借到的key替换父结（指当前结点和兄弟结点共同的父结点）点中的key，删除结束。否则执行第3步。
3）若兄弟结点中没有富余的key,则当前结点和兄弟结点合并成一个新的叶子结点，并删除父结点中的key（父结点中的这个key两边的孩子指针就变成了一个指针，正好指向这个新的叶子结点），将当前结点指向父结点（必为索引结点），执行第4步（第4步以后的操作和B树就完全一样了，主要是为了更新索引结点）。
4）若索引结点的key的个数大于等于Math.ceil(m-1)/2 – 1，则删除操作结束。否则执行第5步
5）若兄弟结点有富余，父结点key下移，兄弟结点key上移，删除结束。否则执行第6步
6）当前结点和兄弟结点及父结点下移key合并成一个新的结点。将当前结点指向父结点，重复第4步。
注意，通过B+树的删除操作后，索引结点中存在的key，不一定在叶子结点中存在对应的记录。
下面是一颗5阶B树的删除过程，5阶B数的结点最少2个key，最多4个key。

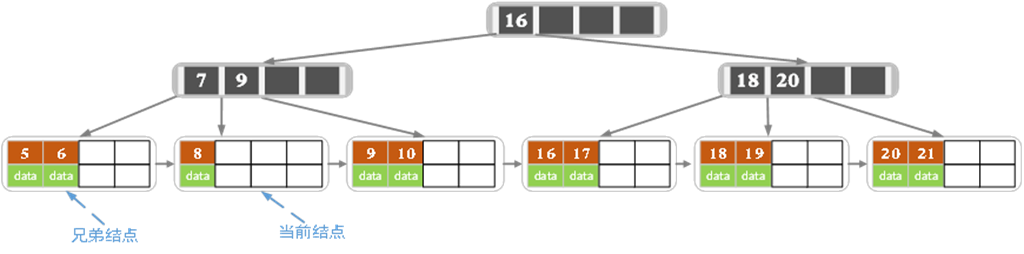

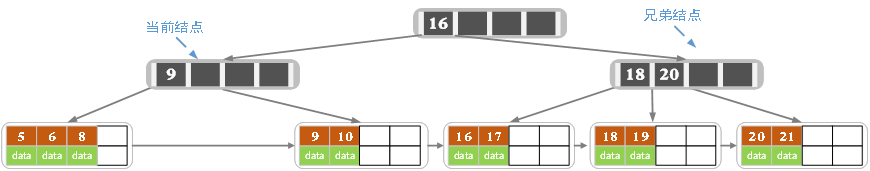

a）初始状态
