什么是多路复用
IO多路复用(IO Multiplexing)一种同步IO模型,单个进程/线程就可以同时处理多个IO请求。一个进程/线程可以监视多个文件句柄;一旦某个文件句柄就绪,就能够通知应用程序进行相应的读写操作;没有文件句柄就绪时会阻塞应用程序,交出cpu。多路是指网络连接,复用指的是同一个进程/线程。
一个进程/线程虽然任一时刻只能处理一个请求,但是处理每个请求的事件时,耗时控制在 1 毫秒以内,这样 1 秒内就可以处理上千个请求,把时间拉长来看,多个请求复用了一个进程/线程,这就是多路复用,这种思想很类似一个 CPU 并发多个进程,所以也叫做时分多路复用。
概念说明
用户空间 / 内核空间
现在操作系统都是采用虚拟存储器,那么对32位操作系统而言,它的寻址空间(虚拟存储空间)为4G(2的32次方)。
操作系统的核心是内核,独立于普通的应用程序,可以访问受保护的内存空间,也有访问底层硬件设备的所有权限。为了保证用户进程不能直接操作内核(kernel),保证内核的安全,操作系统将虚拟空间划分为两部分,一部分为内核空间,一部分为用户空间。
针对linux操作系统而言,将最高的1G字节(从虚拟地址0xC0000000到0xFFFFFFFF),供内核使用,称为内核空间,而将较低的3G字节(从虚拟地址0x00000000到0xBFFFFFFF),供各个进程使用,称为用户空间。
进程切换
为了控制进程的执行,内核必须有能力挂起正在CPU上运行的进程,并恢复以前挂起的某个进程的执行。这种行为被称为进程切换。因此可以说,任何进程都是在操作系统内核的支持下运行的,是与内核紧密相关的,并且进程切换是非常耗费资源的。
从一个进程的运行转到另一个进程上运行,这个过程中经过下面这些变化:
- 保存处理机上下文,包括程序计数器和其他寄存器。
- 更新PCB信息。
- 把进程的PCB移入相应的队列,如就绪、在某事件阻塞等队列。
- 选择另一个进程执行,并更新其PCB。
- 更新内存管理的数据结构。
- 恢复处理机上下文。
进程阻塞
正在执行的进程,由于期待的某些事件未发生,如请求系统资源失败、等待某种操作的完成、新数据尚未到达或无新工作做等,则由系统自动执行阻塞原语(Block),使自己由运行状态变为阻塞状态。可见,进程的阻塞是进程自身的一种主动行为,也因此只有处于运行态的进程(获得了CPU资源),才可能将其转为阻塞状态。当进程进入阻塞状态,是不占用CPU资源的。
文件描述符
文件描述符(File descriptor)是计算机科学中的一个术语,是一个用于表述指向文件的引用的抽象化概念。
文件描述符在形式上是一个非负整数。实际上,它是一个索引值,指向内核为每一个进程所维护的该进程打开文件的记录表。当程序打开一个现有文件或者创建一个新文件时,内核向进程返回一个文件描述符。在程序设计中,一些涉及底层的程序编写往往会围绕着文件描述符展开。但是文件描述符这一概念往往只适用于UNIX、Linux这样的操作系统。
缓存I/O
缓存I/O又称为标准I/O,大多数文件系统的默认I/O操作都是缓存I/O。在Linux的缓存I/O机制中,操作系统会将I/O的数据缓存在文件系统的页缓存中,即数据会先被拷贝到操作系统内核的缓冲区中,然后才会从操作系统内核的缓冲区拷贝到应用程序的地址空间。
缓存IO的缺点:
数据在传输过程中需要在应用程序地址空间和内核进行多次数据拷贝操作,这些数据拷贝操作所带来的 CPU 以及内存开销是非常大的。
网络通信基础

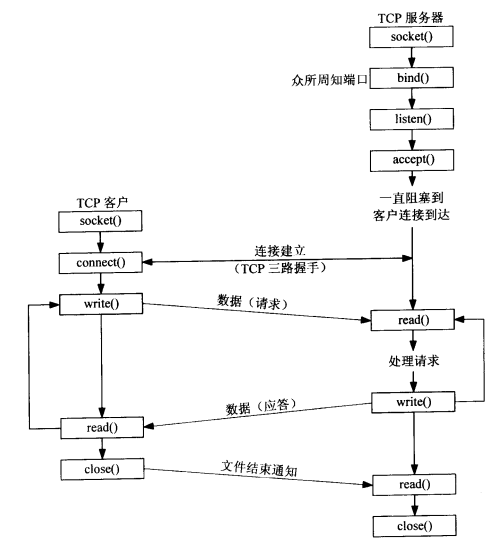

客户端与服务端进行网络通信需要使用socket编程,socket是介于应用层与传输层之间的抽象接口(对下层网络协议栈进行抽象),socket=(IP:端口号)。创建socket时可指定:传输层使用TCP还是UDP、网络层使用IPv4还是IPv6。下面是基于TCP的socket编程:
- socket()函数:创建主动socket,指定传输层/网络层协议类型,若失败返回-1,若成功则返回一个非负的socket描述符。
- connect()函数:客户端与服务端建立连接,函数原型为:
int connect(int sockfd, const struct sockaddr *servaddr, socklen_t addrlen);
,第一个参数是客户端的socket描述符,第二个参数是一个指向socket地址结构(含有服务端的IP地址以及端口号)的指针,第三个参数为该结构的大小。调用connect函数会激发TCP三次握手过程,而且仅在连接成功或出错时才返回。 - bind()函数,给socket绑定一个IP地址和一个端口号。客户端调用connect之前不需要调用bind,因为内核会确定源IP地址,并选择一个临时端口作为源端口。
- listen()函数,仅服务端调用,将一个未连接的socket转换成一个被动socket,指示内核应该接受指向该socket的连接请求,socket从CLOSED状态转换成LISTEN状态。函数原型为:
int listen(int sockfd, int backlog);
,需要说明的是,内核为任何一个给定的监听socket维护两个队列:未完成连接队列和已完成连接队列,第二个参数backlog规定了两个队列和的最大值,即规定了最大连接个数。 - accept()函数,由服务器调用,用于从已完成连接队列队头取出一个连接,如果队列空则阻塞等待。函数原型为:
int accept(int sockfd, struct sockaddr *cliaddr, socklen_t *addrlen);
,参数cliaddr和addrlen用于返回已连接的客服端进程的协议地址。如果accept成功,函数返回值是内核自动生成的一个全新socket描述符,即函数的第一个参数是监听socket描述符,返回值是已连接socket描述符。区分这两个socket十分重要:一个服务器通常只创建一个监听socket,它在服务器的生命期内一直存在。内核为每个由服务器进程接受的客户连接创建一个已连接socket,用于数据传输,当服务完成后,对应的已连接socket关闭。
IO多路复用本质
保证每次read都能读到有效数据,而不做纯返回-1和EAGAIN的无用功。写操作类似。操作系统的这个功能通过Linux 下的select/poll/epoll,或者macOS/FreeBSD 中的kqueue 之类的系统调用函数来使用。这样,多个描述符的I/O操作都能在一个线程内并发交替地顺序完成,这就叫I/O多路复用。
select
它仅仅知道了,有I/O事件发生了,却并不知道是哪几个流(可能有一个,多个,甚至全部),我们只能无差别轮询所有流,找出能读出数据,或者写入数据的流,对它们进行操作。所以select具有O(n)的无差别轮询复杂度,同时处理的流越多,无差别轮询时间就越长。
select函数接口
#include <sys/select.h>
#include <sys/time.h>
#define FD_SETSIZE 1024
#define NFDBITS (8 * sizeof(unsigned long))
#define __FDSET_LONGS (FD_SETSIZE/NFDBITS)
// 数据结构 (bitmap)
typedef struct {
unsigned long fds_bits[__FDSET_LONGS];
} fd_set;
// API
int select(
int max_fd,
fd_set *readset,
fd_set *writeset,
fd_set *exceptset,
struct timeval *timeout
) // 返回值就绪描述符的数目
FD_ZERO(int fd, fd_set* fds) // 清空集合
FD_SET(int fd, fd_set* fds) // 将给定的描述符加入集合
FD_ISSET(int fd, fd_set* fds) // 判断指定描述符是否在集合中
FD_CLR(int fd, fd_set* fds) // 将给定的描述符从文件中删除
select缺点
select本质上是通过设置或者检查存放fd标志位的数据结构来进行下一步处理。这样所带来的缺点是:
- 单个进程所打开的FD是有限制的,通过 FD_SETSIZE 设置,默认1024 ;
- 每次调用 select,都需要把 fd 集合从用户态拷贝到内核态,这个开销在 fd 很多时会很大;
需要维护一个用来存放大量fd的数据结构,这样会使得用户空间和内核空间在传递该结构时复制开销大 - 对 socket 扫描时是线性扫描,采用轮询的方法,效率较低(高并发)
当套接字比较多的时候,每次select()都要通过遍历FD_SETSIZE个Socket来完成调度,不管哪个Socket是活跃的,都遍历一遍。这会浪费很多CPU时间。如果能给套接字注册某个回调函数,当他们活跃时,自动完成相关操作,那就避免了轮询,这正是epoll与kqueue做的。
poll
poll本质上和select没有区别,它将用户传入的数组拷贝到内核空间,然后查询每个fd对应的设备状态, 但是它没有最大连接数的限制,原因是它是基于链表来存储的。
#include <poll.h>
// 数据结构
struct pollfd {
int fd; // 需要监视的文件描述符
short events; // 需要内核监视的事件
short revents; // 实际发生的事件
};
// API
int poll(struct pollfd fds[], nfds_t nfds, int timeout);
poll缺点
它没有最大连接数的限制,原因是它是基于链表来存储的,但是同样有缺点:
- 每次调用 poll ,都需要把 fd 集合从用户态拷贝到内核态,这个开销在 fd 很多时会很大;
- 对 socket 扫描是线性扫描,采用轮询的方法,效率较低(高并发时)
epoll
epoll可以理解为event poll,不同于忙轮询和无差别轮询,epoll会把哪个流发生了怎样的I/O事件通知我们。所以我们说epoll实际上是事件驱动(每个事件关联上fd)
的,此时我们对这些流的操作都是有意义的。(复杂度降低到了O(1))。
epoll函数接口
当某一进程调用epoll_create方法时,Linux内核会创建一个eventpoll结构体,这个结构体中有两个成员与epoll的使用方式密切相关。eventpoll结构体如下所示:
#include <sys/epoll.h>
// 数据结构
// 每一个epoll对象都有一个独立的eventpoll结构体
// 用于存放通过epoll_ctl方法向epoll对象中添加进来的事件
// epoll_wait检查是否有事件发生时,只需要检查eventpoll对象中的rdlist双链表中是否有epitem元素即可
struct eventpoll {
/*红黑树的根节点,这颗树中存储着所有添加到epoll中的需要监控的事件*/
struct rb_root rbr;
/*双链表中则存放着将要通过epoll_wait返回给用户的满足条件的事件*/
struct list_head rdlist;
};
// API
int epoll_create(int size); // 内核中间加一个 ep 对象,把所有需要监听的 socket 都放到 ep 对象中
int epoll_ctl(int epfd, int op, int fd, struct epoll_event *event); // epoll_ctl 负责把 socket 增加、删除到内核红黑树
int epoll_wait(int epfd, struct epoll_event * events, int maxevents, int timeout);// epoll_wait 负责检测可读队列,没有可读 socket 则阻塞进程
每一个epoll对象都有一个独立的eventpoll结构体,用于存放通过epoll_ctl方法向epoll对象中添加进来的事件。这些事件都会挂载在红黑树中,如此,重复添加的事件就可以通过红黑树而高效的识别出来(红黑树的插入时间效率是lgn,其中n为红黑树元素个数)。
而所有添加到epoll中的事件都会与设备(网卡)驱动程序建立回调关系,也就是说,当相应的事件发生时会调用这个回调方法。这个回调方法在内核中叫ep_poll_callback,它会将发生的事件添加到rdlist双链表中。
在epoll中,对于每一个事件,都会建立一个epitem结构体,如下所示:
struct epitem{
struct rb_node rbn;//红黑树节点
struct list_head rdllink;//双向链表节点
struct epoll_filefd ffd; //事件句柄信息
struct eventpoll *ep; //指向其所属的eventpoll对象
struct epoll_event event; //期待发生的事件类型
}
当调用epoll_wait检查是否有事件发生时,只需要检查eventpoll对象中的rdlist双链表中是否有epitem元素即可。如果rdlist不为空,则把发生的事件复制到用户态,同时将事件数量返回给用户。
从上面的讲解可知:通过红黑树和双链表数据结构,并结合回调机制,造就了epoll的高效。
讲解完了Epoll的机理,我们便能很容易掌握epoll的用法了。一句话描述就是:三步曲。
第一步:epoll_create()系统调用。此调用返回一个句柄,之后所有的使用都依靠这个句柄来标识。
第二步:epoll_ctl()系统调用。通过此调用向epoll对象中添加、删除、修改感兴趣的事件,返回0标识成功,返回-1表示失败。
第三部:epoll_wait()系统调用。通过此调用收集收集在epoll监控中已经发生的事件。
epoll的优点
- 没有最大并发连接的限制,能打开的FD的上限远大于1024(1G的内存上能监听约10万个端口);
- 效率提升,不是轮询的方式,不会随着FD数目的增加效率下降。只有活跃可用的FD才会调用callback函数;即Epoll最大的优点就在于它只管你“活跃”的连接,而跟连接总数无关,因此在实际的网络环境中,Epoll的效率就会远远高于select和poll;
- 内存拷贝,利用mmap()文件映射内存加速与内核空间的消息传递;即epoll使用mmap减少复制开销。
epoll缺点
- epoll只能工作在 linux 下
epoll LT 与 ET 模式的区别
epoll 有 EPOLLLT 和 EPOLLET 两种触发模式,LT 是默认的模式,ET是"高速"模式。
- LT 模式下,只要这个 fd 还有数据可读,每次 epoll_wait 都会返回它的事件,提醒用户程序去操作;
- ET 模式下,它只会提示一次,直到下次再有数据流入之前都不会再提示了,无论 fd 中是否还有数据可读。所以在 ET 模式下,read 一个 fd 的时候一定要把它的 buffer 读完,或者遇到 EAGIN 错误。
epoll使用“事件”的就绪通知方式,通过epoll_ctl注册fd,一旦该fd就绪,内核就会采用类似callback的回调机制来激活该fd,epoll_wait便可以收到通知。
select/poll/epoll之间的区别
select,poll,epoll都是IO多路复用的机制。I/O多路复用就通过一种机制,可以监视多个描述符,一旦某个描述符就绪(一般是读就绪或者写就绪),能够通知程序进行相应的读写操作。但select,poll,epoll本质上都是同步I/O,因为他们都需要在读写事件就绪后自己负责进行读写,也就是说这个读写过程是阻塞的,而异步I/O则无需自己负责进行读写,异步I/O的实现会负责把数据从内核拷贝到用户空间。
epoll跟select都能提供多路I/O复用的解决方案。在现在的Linux内核里有都能够支持,其中epoll是Linux所特有,而select则应该是POSIX所规定,一般操作系统均有实现.
epoll是Linux目前大规模网络并发程序开发的首选模型。在绝大多数情况下性能远超select和poll。目前流行的高性能web服务器Nginx正是依赖于epoll提供的高效网络套接字轮询服务。但是,在并发连接不高的情况下,多线程+阻塞I/O方式可能性能更好。
支持一个进程所能打开的最大连接数
- select:单个进程所能打开的最大连接数有FD_SETSIZE宏定义,其大小是32个整数的大小(在32位的机器上,大小就是32_32,同理64位机器上FD_SETSIZE为32_64),当然我们可以对进行修改,然后重新编译内核,但是性能可能会受到影响,这需要进一步的测试。
- poll:poll本质上和select没有区别,但是它没有最大连接数的限制,原因是它是基于链表来存储的。
- epoll:虽然连接数有上限,但是很大,1G内存的机器上可以打开10万左右的连接,2G内存的机器可以打开20万左右的连接。
FD剧增后带来的IO效率问题
- select:因为每次调用时都会对连接进行线性遍历,所以随着FD的增加会造成遍历速度慢的“线性下降性能问题”。
- poll:同上
- epoll:因为epoll内核中实现是根据每个fd上的callback函数来实现的,只有活跃的socket才会主动调用callback,所以在活跃socket较少的情况下,使用epoll没有前面两者的线性下降的性能问题,但是所有socket都很活跃的情况下,可能会有性能问题。
消息传递方式
- select:内核需要将消息传递到用户空间,都需要内核拷贝动作
- poll:同上
- epoll:epoll通过内核和用户空间共享一块内存来实现的。
总结
select,poll实现需要自己不断轮询所有fd集合,直到设备就绪,期间可能要睡眠和唤醒多次交替。而epoll其实也需要调用epoll_wait不断轮询就绪链表,期间也可能多次睡眠和唤醒交替,但是它是设备就绪时,调用回调函数,把就绪fd放入就绪链表中,并唤醒在epoll_wait中进入睡眠的进程。虽然都要睡眠和交替,但是select和poll在“醒着”的时候要遍历整个fd集合,而epoll在“醒着”的时候只要判断一下就绪链表是否为空就行了,这节省了大量的CPU时间。这就是回调机制带来的性能提升。
select,poll每次调用都要把fd集合从用户态往内核态拷贝一次,并且要把current往设备等待队列中挂一次,而epoll只要一次拷贝,而且把current往等待队列上挂也只挂一次(在epoll_wait的开始,注意这里的等待队列并不是设备等待队列,只是一个epoll内部定义的等待队列)。这也能节省不少的开销。
