索引组织表
在InnoDB存储引擎中,表都是根据主键顺序组织存放的，这种存储方式的表称为索引组织表(index organized table)。
在InnoDB存储引擎表中,每张表都有个主键(Primary Key),如果在创建表时没有显式地定义主键，则InnoDB存储引擎会按如下方式选择或创建主键。
- 首先判断表中是否有非空的唯一索引,如果有,则该列即为主键
- 如果不符合上述条件,InnoDB存储引擎自动创建一个6字节大小的指针
当表中有多个非空唯一索引时,InnoDB存储引擎将选择建表时第一个定义的非空唯一索引为主键。
InnoDB逻辑存储结构
在InnoDB存储引擎中，所有的数据都被逻辑地存放在一个空间中，称之为表空间(tablespace)。表空间又由段(segment)、区(extent)、页(page)组成。页在一些文档中也成为块（block），InnoDB存储引擎的逻辑存储结构如下图。
表空间
表空间可以看做是InnoDB存储引擎逻辑结构的最高层，所有的数据都存放在表空间中。默认情况下InnoDB存储引擎有一个共享表空间ibdata1，所有的数据都存放在这个表空间中。如果用户开启了参数 innodb_fiule_per_table ，则每张表内的数据可以单独放在一个表空间中。
即使启用了 innodb_fiule_per_table ，每张表的表空间内从存放的也只是数据、索引和插入缓冲Bitmap页，其他类型的数据比如回滚（undo）、插入缓冲索引页、系统事务信息、二次写缓冲（Double write buffer）等还是存放在原有共享表空间。
段
上面的图已经显示了表空间是由各个段组成的，常见的段有数据段、索引段、回滚段等。因为前面已经介绍过了InnoDB存储引擎表是索引组织（index organized）的，因此数据即索引，索引即数据。那么数据段即B+树的叶子节点（图中的Leaf node segment），索引段即B+树中的非叶子节点（图中的Non-leaf node segment）。回滚段较为特殊。在InnoDB存储引擎中,对段的管理都是由引擎自身所完成。
区
区是由连续的页组成的空间，在任何情况下，每个区的大小都为1MB。为了保证区中页的连续性，InnoDB存储引擎一次从磁盘中申请4~5个区。在默认情况下，InnoDB存储引擎页的大小为16KB，即一个区中一共有64个连续的页。
InnoDB 1.0.x 版本开始引入压缩页，即每个页的大小可以通过 KEY_BLOCK_SIZE 设置为2K、4K、8K，因此每个区对应页的数量就应该是512、256、128。
InnoDB 1.2.x 版本新增了参数 innodb_page_size，通过该参数可以将默认页的大小设置为4K、8K，但是页中的数据库不是压缩。这是区中页的数量同样页是256、128。总之，不论页的大小怎么变化，区的大小总为1M。
但是有这样一个问题：在开启独立表空间之后，创建的表默认大小是96K，区中是64个连续的页，创建的表空间应该是1M才对呀？这是因为在每个段的开始时，先用32个页大小的碎片页(fragment page)来保存数据，在使用完这些页之后才是64个连续的页的申请。这样做是对于一些小表或者undo这类的段，可以在开始时申请较少的空间，节省磁盘容量的开销。
页
同大多数数据库一样，InnoDB有页（Page）的概念（也可以称之为块），页是InnoDB磁盘管理的最小单位。
默认大小为16K，可以通过 innodb_page_size 将页的大小设置为4K、8K、16K，则所有表中页的大小都为设置值，不可以对其再次修改。除非通过mysqldump导入和导出操作来产生新的库。
在InnoDB存储引擎中，常见的页类型有：
- 数据页（B-tree Node）
- undo页（undo Log Page）
- 系统页（System Page）
- 事务数据页（Transaction system Page）
- 插入缓冲位图页（Insert Buffer Bitmap）
- 插入缓冲空闲列表页（Inser Buffer Free List）
- 未压缩的二进制大对象页（Uncompressed BLOB Page）
- 压缩的二进制大对象页（compressed BLOB Page）
行
InnoDB存储引擎是面向行的(row-oriented)，也就是说数据是按行进行存放的。每个页存放的行记录也是有硬性定义的，最多运行存放（16K/2-200）行的记录，即7992行记录。
InnoDB物理存储结构
行记录格式
InnoDB存储引擎是面向行的（row-oriented），即数据是按照行存放在Page中。InnoDB支持4中行记录格式，REDUNDANT、 COMPACT、COMPRESS、DYNAMIC。可以通过show table status。
MySQL 5.7中的默认行记录格式为Dynamic。
Compact
Compact是在MySQL 5.0中引入的一种高效的行记录格式，其目标是高效的存储数据，较REDUNDANT能够减少20%左右的空间占用，但代价是会增加某些操作的CPU占用率。

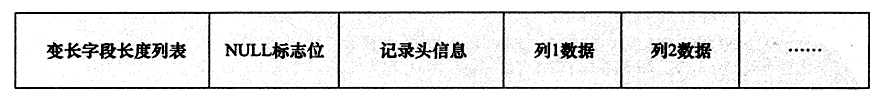

整体结构
变长字段长度列表
Compact行记录格式的首部是变长字段长度列表，存储着非NULL变长字段的实际长度。因为MySQL中VARCHAR类型的最大长度不能超过65535，所以每个字段长度最多用2个字节就可以表示。
NULL标志位
变长字段长度列表的后边是NULL标志位，表示了可以为NULL的列中，哪些列实际为NULL，若为NULL则该位标记为1。该部分的长度依赖于该表中可以为NULL列的个数，譬如，该表定义中有9列可以为NULL，那么需要2个字节的比特向量才能表示9个列的NULL情况。
实际为NULL的列（无论是VARCHAR还是CAHR）除了在NULL标志位中占用一个比特位外，不会再占用其它空间。

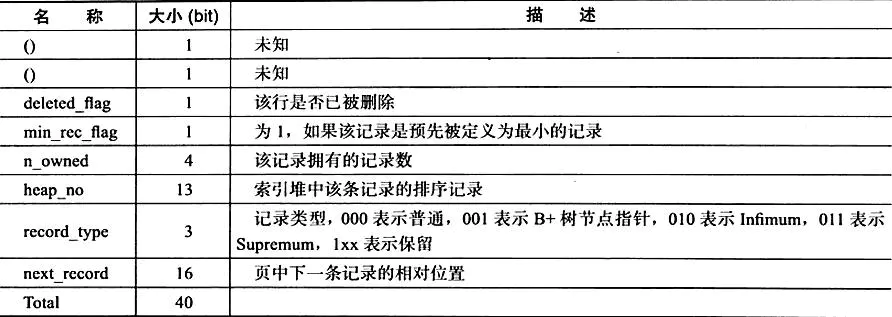

记录头信息
占用5个字节，记录着改行记录的基本信息。
实际数据
记录头信息的后面开始存储实际每列的数据，实际为NULL的列不占据空间。除了用户定义的列外，还有两个隐藏列：事务ID和回滚指针列。如果没用定义主键，那么还会有一个6字节大小的rowid列。
不同类型的数据如何存储
CHAR
对于固定长度的CHAR类型，缺少的字符会以0x20填充。
由于CHAR(N)中的N指的是字符个数，对于变长字符集（比如UTF-8），其实际字节长度不是定长数据。此时，InnoDB将其视为变长字符类型，在变成字符长度列表中也会记录CHAR类型字段的实际长度。因此，在使用变长字符集的情况下，CHAR和VARCHAR在存储上没有区别。
VARCHAR
VARCHAR(N)中的N指的是字符个数，VARCCHAR的最大字节长度不能超过65532（较65535小，因为有其它开销）。例如，在UTF-8符集下，N的最大值要在最大字节长度上再除以3。
PS:
MySQL中的UTF-8字符集并不是标准的UTF-8，其最多支持3个字节，而标准的UTF-8使用1-4字节来进行字符编码，故MySQL又推出了UTF-8 mb4来进行弥补。
行溢出数据
一般情况下，行数据都是放在页中的，但是，对于一些长度较长的列数据，InnoDB会将存储在数据页外，存储在Uncompress BOLB页中。VARCHAR、BLOB、TEXT都可能发生行溢出，但长度较短时，即使是BOLB也可能完全存储在页内。
是否发生行溢出，取决于页的大小和行的大小，InnoDB会保证一个数据页至少存储两行记录。

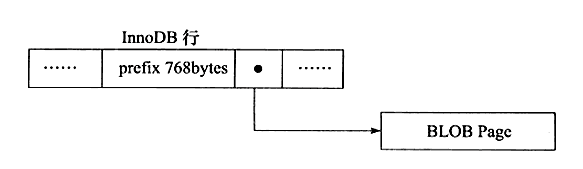

当生行溢出时，在Compact行格式下，数据页中会存储前768个字节，然后再存储一个20字节的指针，指向行溢出页。
在Dynamic和Compressed行记录格式下，会采用完全行溢出的方式，在数据页只存在指针，不再存放列的前缀字节。
Dynamic和Compressed行记录格式

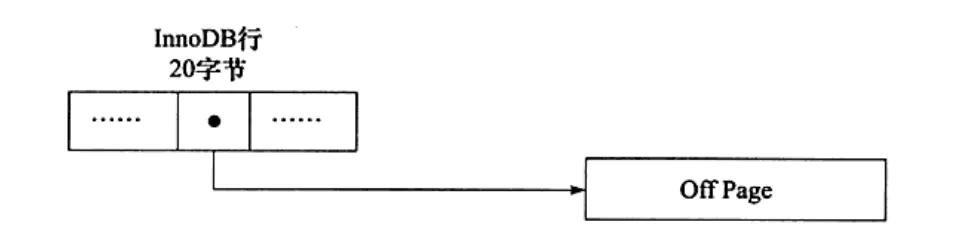

新的两种行记录格式对于存放在BLOB中的数据采用了完全的行溢出方式，在数据页中只存放20个字节的指针，实际的数据都存放子页OffPage中。而之前的两种行记录格式都是会存放768个前缀字节。新的行溢出方式如下：
Compressed行记录格式的另一个功能就是：存储在其中的行数据会以zlib的算法进行压缩。因此对于BLOB、TEXT、VARXCHAR这些大长度类型的数据能够非常有效的存储。
数据页结构
页是InnoDB管理数据库的最小磁盘单位。

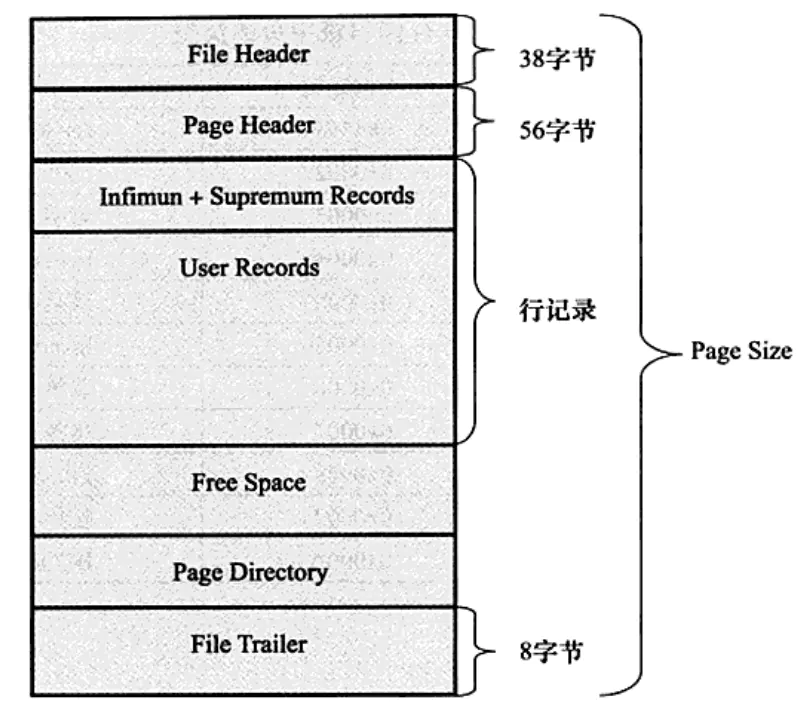

InnoDB数据页由以下七部分组成
File Header：文件头

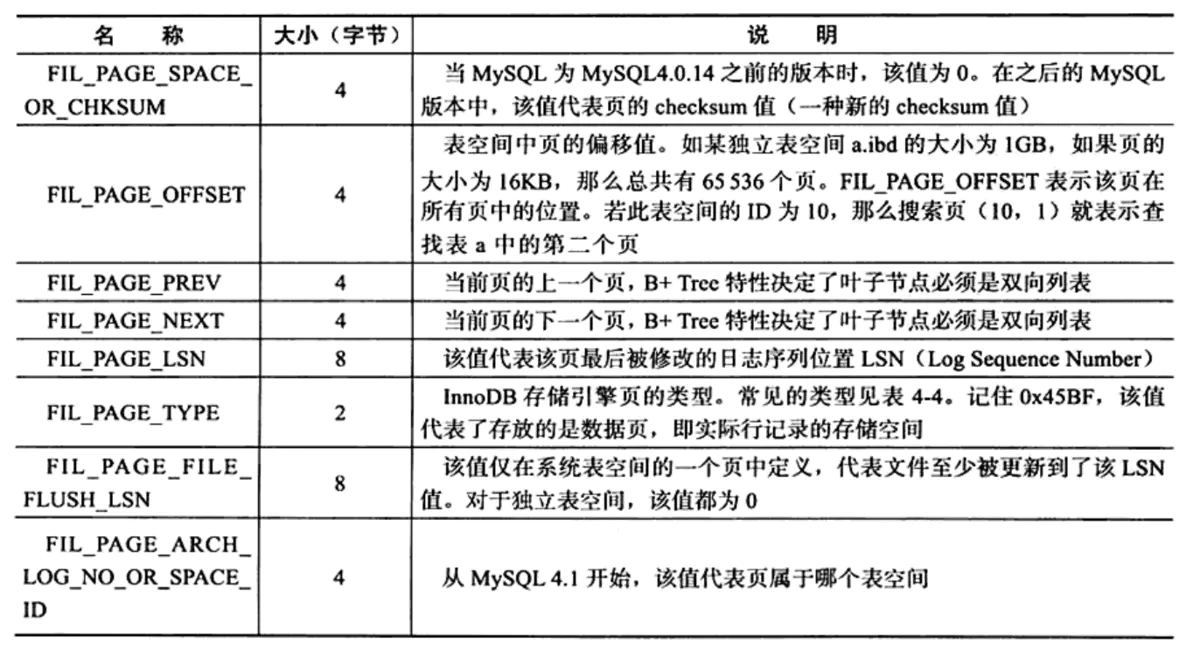

File Header用来记录页的一些头信息，共由如下8部分组成，共占用38字节：

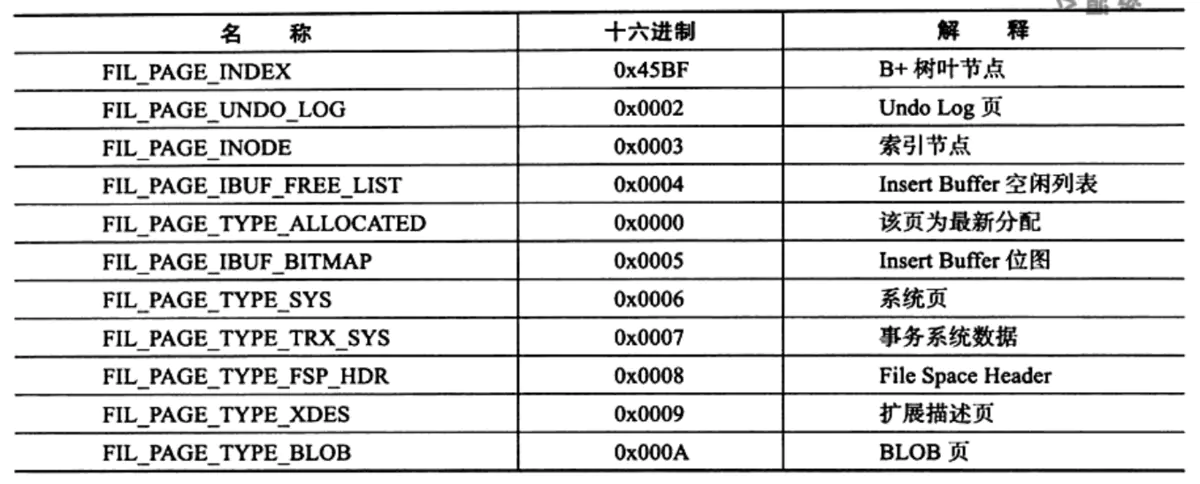

InnoDB页的类型
Page Header：页头

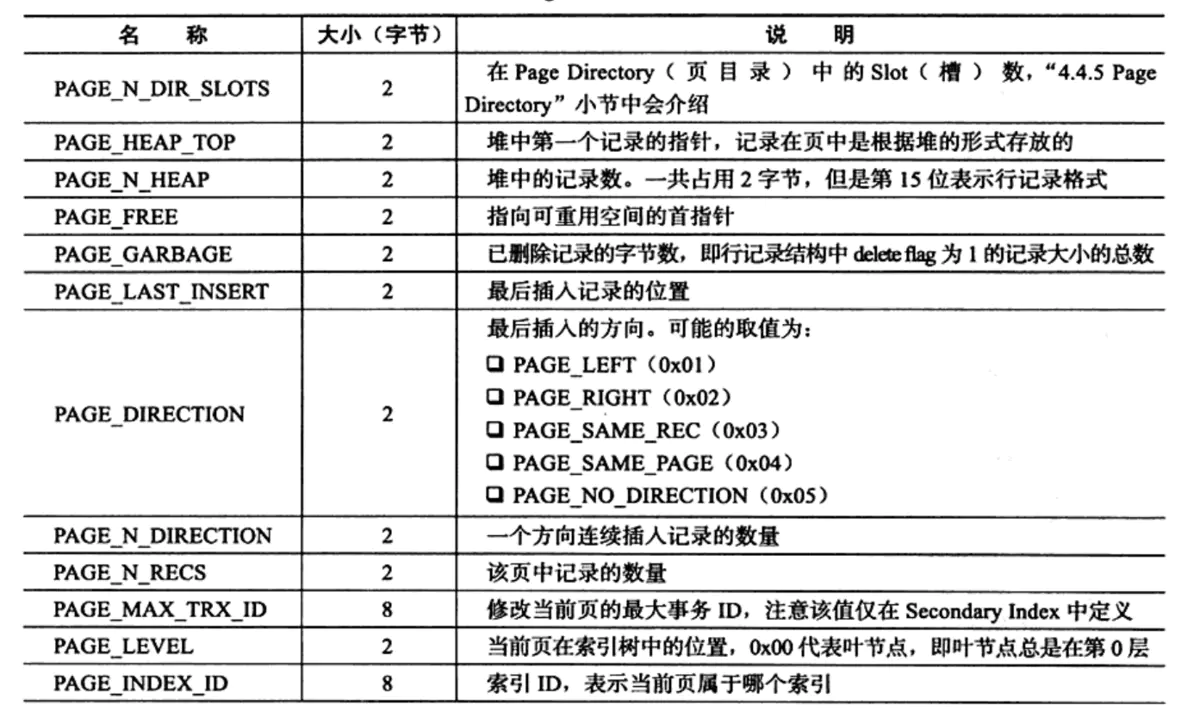

该部分用来记录数据页的状态信息，由14个部分组成，共56字节：

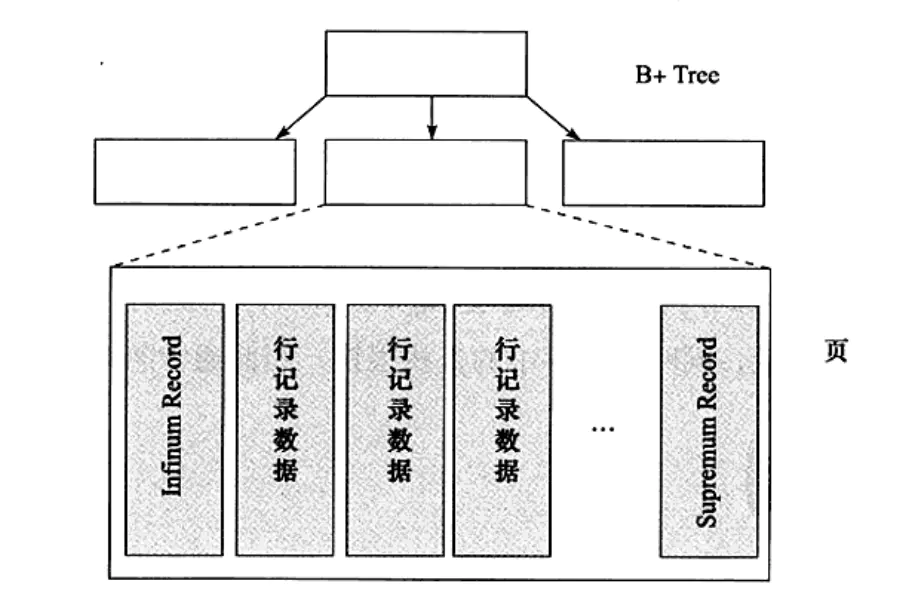

Infimum和Supremum Record
- 在InnoDB中，每个数据页都有两个虚拟的行记录，用来限定记录的边界。
- Infimum记录是比该页中任何主键值都要小的值。
- Supremum指比任何可能大的值还要大的值。
- 这两个值在页创建时被建立，且在任何情况下都不会被删除。
User Record和Free Space
- User Record，用户记录，即行记录。
- Free Space，空闲空间。是个链表数据结构。在一条记录被删除后，该空间会被加入到空闲链表中。
Page Directory：页目录
- Page Directory中存放了记录的相对位置，有时将这些记录指针称为Slots（槽）或Directory Slots（目录槽）。
- InnoDB中并不是每个记录都拥有一个槽，InnoDB的槽是一个稀疏目录，即一个槽中可能包含多个记录。当记录被插入或删除时，需要对槽进行分裂或平衡的维护操作。
- 在槽中记录按照索引键信息顺序存放，这样可以利用二叉查找迅速找到记录的指针。
- 需要注意的是：B+树索引本身并不能找到具体的一条记录，能找到只是该记录所在的页。数据库把页载入到内存，然后通过Page Directory再进行二叉查找。只不过二叉查找的时间复杂度很低，同时在内存中查找很快，因此通常忽略这部分时间。
File Trailer：文件结尾信息
为了检测页是否已完整地写入磁盘（如写入时可能发生磁盘损坏、机器关机等），InnoDB设置了File Trailer来保证页的完整性。
